r 本公司定位中、高端品质，主要面向比较看着性能和性价比的客户，所生产回流焊设备是严格锡膏的融化焊接特点设 r
rr 计制作，焊接温度曲线和锡膏的融化焊接特点吻合，符合整个焊接工艺，焊接效果**。 r
rr
r
r

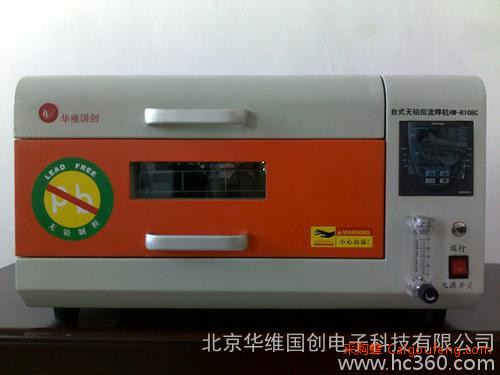

r 此款回流焊具有充氮气功能，在焊接的过程中充入氮气，减少元器件的氧化，焊接完成后自动停止充入氮气，节约成本。 r
r 采用智能PID控制仪表，控温**。 r
rr r
rr 本机型属于两用机，可以通过仪表操作，也可以通过数据线连接电脑，通过软件操作，段数为1-128段，可选择设定。 r
rr 整个焊接过程会以温度曲线的形式表示出来，非常形象直观，和计算机连接后可以存储无数条曲线，可以随时方便调用， r
rr 表内可存储8条独立的不同焊接工艺的曲线，满足各种不同焊接工艺要求。 r
rr
r
r 此设备核心部件加热管从专业厂家严格定制，厂家质保超长寿命，跟简易回流焊机上用的那种用一年甚至几个月**要更换 r
rr 的加热管是**不一样的。电机配H级耐高温电机，短时高温可达350度，300度高温下可以支持24小时不间断运作，不需要停 r
rr 机降温。 r
rr
r 此款回流焊软件由我公司技术人员自主研发，针对性强、软件功能强大，操作简单直观，很容易上手，软件自带数据 r
r 备份功能，设备到货后**次开机先将数据备份，在操作过程中如果误操作发现设备跟原来不一样出现异常，可通过数据恢复 r
rr 功能，恢复到正常运行状态；r
rr 如果备份丢失可跟公司技术人员联系，我公司技术人员只需将数据包发过去恢复系统即可，维护方便；由于可以直接跟计算机通讯，本设备还具r
rr 备干燥机功能、产品老化功能、红胶固化功能、芯片返修功能等等；不同功能设定不同的工艺曲线，只要跟计算机通讯**可以将设定的工艺曲线编订r
rr 生产报表，备注每一条曲线对应于那个工艺，工艺曲线可以在指定技术指标内随意编写，从曲线数量上讲如果计算机硬盘空间允许可以达到无数条，需要使用其中一条时，只需要找到对应的工艺曲线直接调用出来点击运用曲线后按下运行即可。r
rr
r r
rrr
r （1）、主要特点：
r
r提供RS232通讯接口，更直观的监视程序的运行状态。
r
r配备氮气接口，可在氮气保护下进行无铅焊接，防止二次氧化，保证焊接质量（可选配氮气发生器）。
r r
r
r
r 计算机通讯式回流焊的软件设置界面，通过此界面可以方便的设置焊接曲线参数，简单
r
r易用，功能强大，很容易上手。
r r
r 炉子内胆采用加厚（与普通回流焊相比）8K镜面不锈钢材料，利用反射原理使炉内温度更均匀。 r
rr全封闭式设计，内置高效保温材料并有高效密封条，保温效果好，耐热耐腐蚀，易于清洁，有效降低功耗，节省电能。
r
r专门排风通道，控制废气排放，绿色环保（可选配废气过滤装置）。
r
rr
r 加热管有效加热长度达360mm。 r
rr采用抽屉式PCB板放置架，推拉平稳，大面积的放置空间，适合不同尺寸和形状的PCB板的放置。
r
r可完成CHIP，SOP，QFP，BGA等所有封装形式PCB板焊接。
r
r可完成胶固化、PCB板老化、维修等多种工作。操作简单，容易上手，开机即可立即投入生产。
r
r
r
r 焊接实时显示曲线r
rr 工作效率高，一台焊机加一台手印台八小时可生产100片以上（每片100个元件），小尺寸的PCB可达数千片。 r
rr 体积小重量轻，可放在办公台面上用，操作简单易学。启动总功率只有4.2kw，在设备运行稳定后只有1.2kw，单相220V照 r
rr 明电源，使用方便。 r
rr 焊接过程可视化，是科研教学的**选择； r

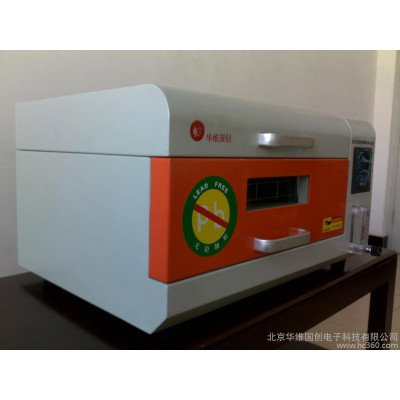

rr 机器外形采用人性化设计，控制仪表盘采用斜面设计，更适合观察和操作。 r
rr 温控仪表采用国外知名品牌ENVADA专门为我公司设计的多段控制仪表，该仪表能够**的描绘焊锡膏的温度曲线。
r独特的热风循环风道设计，使炉膛内的温度更均匀，从而焊接效果更好。 r

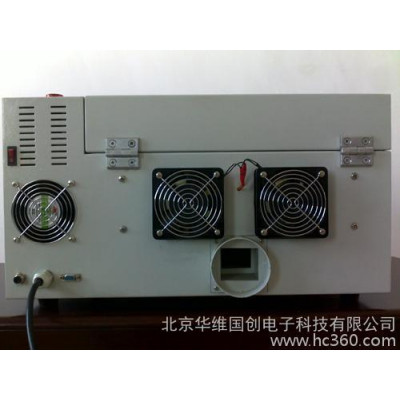

r 独特的冷却风道设计，使冷却速度达到焊接曲线的冷却要求（一般下降1～3度/秒），在机器后部有专门的废气排放接口。
r
r（2）、技术参数：
r
r1、运输系统
r1) 运输方式： 抽屉式
r2) PCB承载： 耐高温透光托盘
r3) 产品允许高度： 70±5mm
r4) 有效工作台面积：350×250mm
r
r2、控制系统
r1) 控制方式： PID+计算机控制
r
r3、通讯方式： RS232
r
r4、加热系统
r1) 温区数目： 单区多温段控制
r2) 控温段数： 1～128段，可根据实际需要选择设定
r3) 控温方式： 微电脑自动控温，SSR无触点输出
r4) 控温范围： Max350℃，耐高温，适合高温焊料焊接
r5) 加热方式： 红外线＋热风对流方式
r6) 温度曲线： 可设定1～8条温度曲线，每条曲线用16段控制
r7) 控温精度： ±2℃
r8) 炉胆材料： 采用8K镜面不锈钢材料
r9) 加热管长度： 360mm
r
r5、冷却系统
r1) 冷却方式： 内置压缩机式冷风冷却
r2) 温度下降斜率： 1～4℃/sec
r3) 冷却风道： 独立的排风风道，标配外置排风接口
r
r6、氮气保护系统
r1) 炉腔容积：22L
r2) 氮气消耗量：1.5-2m3/h
r3) 进气压力：0.6-1.0MPa
r4) 进气调节范围：5-25L/min
r5) 氧含量：800-1200ppm
r6) 氮气流量计： 标配
r7) 耗氮量： 1.5-2m3/hr，500ppm
r
r7、整机规格
r1) 机体尺寸： 620X460X385mm
r2) 额定电压： AC单相，220V，50Hz
r3) 额定功率： 4.2kw
r4) 平均功率： 1.8kw
r5) 重量： 50kg
r
r8、其它配置
r1) 外部抽风口直径： 90mm
r
r
r以上信息仅供参考，具体以实物为准，详情请致电本公司！ r
